новая карточка коммутатора 1

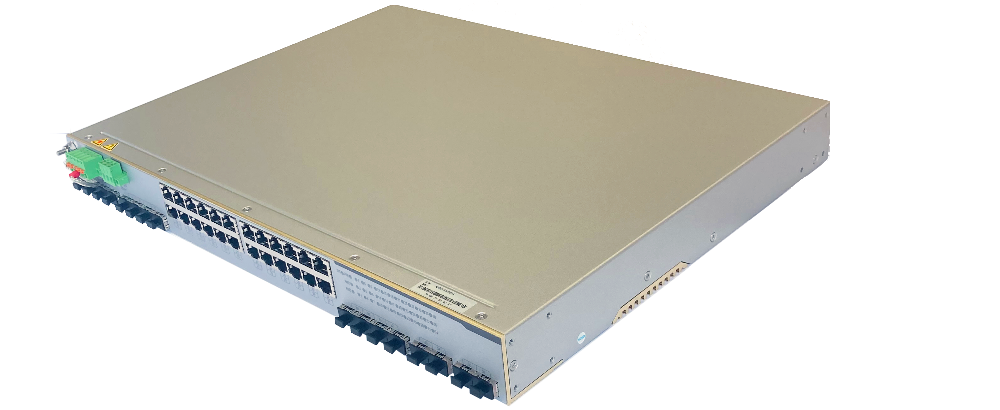

Промышленные коммутаторы STK-EX-01-....... специально разработаны для систем
автоматизации силовых подстанций, оснащены 20 портами 10/100/1000BaseT + 4 комбинированных порта 100/1000baseT (RJ45/SFP) + 12 портов SFP 100/1000BaseX, что делает их идеальными для крупномасштабных промышленных сетей. Промышленные коммутаторы STK-EX-01-4000-PA11QCC поддерживают протокол резервирования в кольце MRP, технологии резервирования RSTP/STP и поставляются с изолированным резервным источником питания для повышения надежности системы и доступности сетевой магистрали.

Особенности и преимущества
● 36 Гигабитных портов Ethernet
● Настраивается с помощью веб-браузера, Telnet, CLI
● С функциями защиты от потери пакетов данных и быстрого восстановления после сбоя сети
● Поддержка различных протоколов многоадресной рассылки и надежного механизма защиты
безопасности
● Отслеживание IGMP и GMRP для фильтрации трафика по промышленным протоколам Ethernet
● QoS (IEEE 802.1p/1Q и TOS/DiffServ) для повышения детерминизма
● SNMPv1/v2c/v3 для различных уровней управления сетью
● RMON для упреждающего и эффективного мониторинга сети
● Управление пропускной способностью для предотвращения непредсказуемого состояния сети
● Зеркальное отображение портов для онлайн-отладки
● Изолированные резервные входы питания
● Без вентилятора, диапазон рабочих температур от -40 ° C до 85 ° C

Гарантия и EOL

Гарантия, мес .......60

Число портов Ethernet

Число портов, шт ...... 36

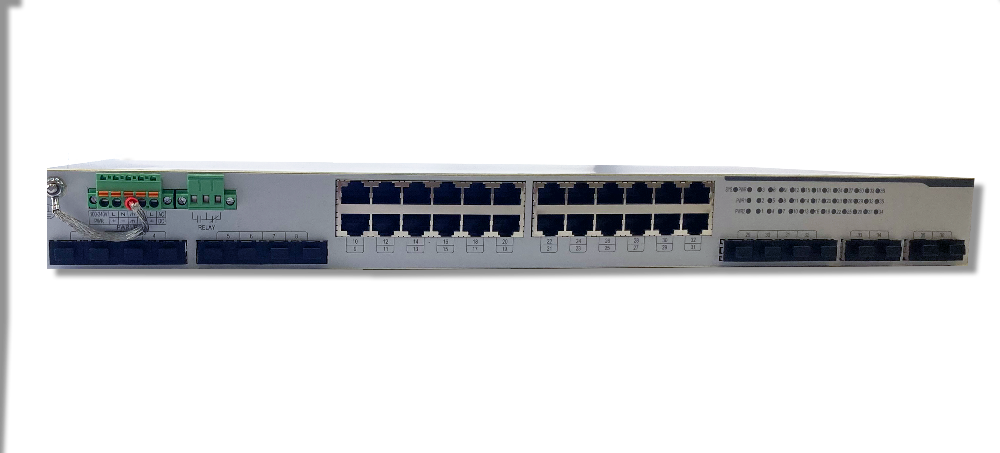

20 x 10/100/1000BaseT (RJ45) портов, 4 x 100/1000BaseX (SFP) /BaseT (RJ45) COMBO-порты, 12 x 100/1000BaseX (SFP) порты.

Дополнительные интерфейсы

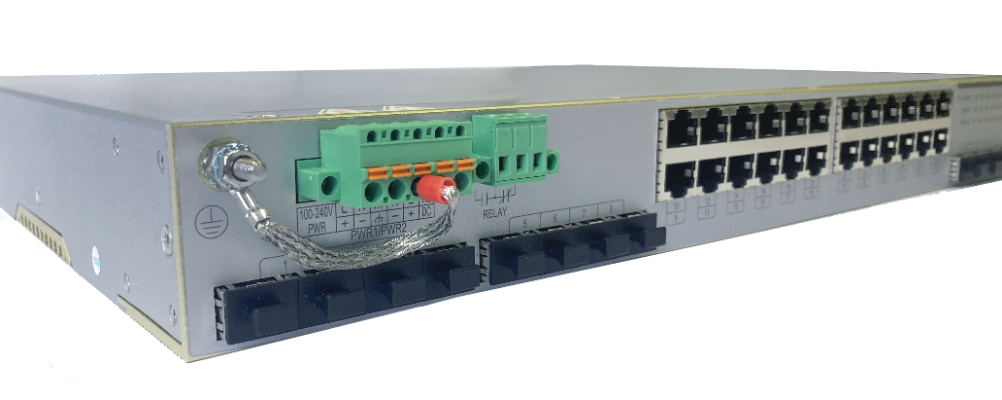

Сигнальный контакт детально ......

1 порт, клеммная колодка 3 pin (250VAC/125VDC, 2A@250VAC/2A@30VDC)

Консольный порт.............................

1 разъем RJ45 (RS232).

MGMT-порт.......................................

1 разъем RJ45 (Ethernet).

Индикаторы......................................

Светодиоды состояния: системы, блоков питания, портов Ethernet

Электропитание

Электропитание .........................

Резервированное электропитание 110-240V, клеммная колодка 5pin

Резервирование электропитание ..

Есть

Входное напряжение ......................

90-264В (50-60 Гц) переменного тока и 88-300В постоянного тока

Мощность потребления ..........35 Вт

Наработка на отказ

MTBF .......................600 000

Механические характеристики

Габаритные размеры.......

2444 мм x 43.8 мм x 335 мм

Вес , кг .............................4

Класс защиты ......... ...IP40

Монтаж ..............в 19'' стойку

Условия эксплуатации

Температура эксплуатации ...-40..+85 C
Температура хранения ...........-40..+85 C
Вентиляторы охлаждения..нет

Комплект поставки

Кабель электропитания - 2 шт.
Консольный кабель RS232 - 1 шт.
19'' крепления - 1 комплект.

Российская промышленная сертификация и испытания

СТО 34.01-6-005-2019 В процессе получения
ГОСТ IEC 61000-4-8 Испытания пройдены
ГОСТ IEC 61000-4-9 Испытания пройдены
ГОСТ IEC 61000-4-10 Испытания пройдены

Механические характеристики (международные)

Устойчивость к вибрации............IEC 60068-2-6
Устойчивость к удару...............IEC 60068-2-27
Свободное падение...................IEC 60068-2-32

Электромагнитные характеристики (международные)

ЭМИ.......

FCC 47 CFR Part 15 Class A EN55022 Class A

ЭМС.......

"IEC (EN )61000-4-2, Class 4 IEC (EN )61000-4-3, Class 3 IEC (EN )61000-4-4, Class 4 IEC (EN )61000-4-5, Class 4 IEC (EN )61000-4-6, Class 3 IEC (EN )61000-4-9, Class 5"

Промышленная сертификация и испытания (международные)

Общая безопасность...

CE.CB.IEC.IECEE IEC/EN62368-1 FCC Part 15 Subpart B Class A IEC/EN55022 Class A

Ж/Д отрасль...

EN50121-4

Подстанции.......

IEC61850-3 IEEE1613 (C37.90.x)

Функции программного обеспечения

Коммутация..........

русский текст 1; русский текст 4; русский текст 5; русский текст 6; русский текст 17; русский текст 18; русский текст 19; русский текст 20; русский текст 25; русский текст 26; русский текст 28; русский текст 30; русский текст 31; русский текст 32; русский текст 33; русский текст 35; русский текст 36; русский текст 38; русский текст 39; русский текст 40;

Резервирование..........

Dual Power link; Link Aggregation with LACP; Link Backup; Media Redundancy Protocol (MRP*) (IEC62439-2); MRP* over Link Aggregation; Redundant Network Coupling; Sub Ring Manager; RSTP 802.1D-2004 (IEC62439-1); MSTP (802.1Q); RSTP Guards; RSTP over MRP L2PT; SSTP; VRRP; VRRP Tracking; EAPS; ERPS

Управление..........

TFTP; LLDP (802.1AB); LLDP-MED; CLI (RS-232, V.24); HTTP; HTTPS; Traps; SNMP v1/v2/v3; Telnet; DNS Client; SSH

Диагностика..........

Signal Contact; Device Status Indication; LEDs; Syslog; RMON (1,2,3,9); Port Mirroring 1:1; Port Mirroring 8:1; Port Mirroring N:1; RSPAN; SFLOW; System Information; Self-Tests on Cold Start; SFP Management;

Конфигурация..........

WEB-интерфейс, Конфигурация в текстовом виде, Контекстная помощь (WEB), поддержка MIB, BOOTP/DHCP Client, Command Line Interface (CLI), DHCP Server, DHCP Relay с поддержкой опции 82.

Безопасность..........

MAC-based Port Security; Port-based Access Control with 802.1X; Guest/unauthenticated VLAN; Multi-Client Authentication per Port; MAC Authentication Bypass; DHCP Snooping; IP Source Guard; Dynamic ARP Inspection; Denial-of-Service Prevention; Ingress MAC-based ACL; Ingress IPv4-based ACL; VLAN-based ACL; Ingress VLAN-based ACL; Egress VLAN-based ACL; ACL Flow-based Limiting; CLI Logging; HTTPS Certificate Management; Restricted Management Access; Appropriate Use Banner; Configurable Password Policy; Configurable Number of Login Attempts; SNMP Logging; Multiple Privilege Levels; Local User Management; Remote Authentication via RADIUS; User Account Locking; PTPv2 Transparent Clock two-step; PTPv2 Boundary Clock; SNTP Client; SNTP Server; NTP Server; NTP client; PTPv2 Transparent Clock two-step; PTPv2 Boundary Clock; SNTP Client; SNTP Server; NTP Server; NTP client;

Синхронизация времени ...........

PTPv2 Transparent Clock two-step; PTPv2 Boundary Clock; SNTP Client; SNTP Server; NTP Server; NTP client;

Маршрутизация
Промышленные профили

Файлы

datasheet_STK-EX-01-4000-PA11QCC.pdf

Только авторизованные пользователи могут скачать следующие файлы:

3D_STK-EX-01-4000-PA11QCC.stp
