Усилитель УМ-2436 (снят с пр-ва)


  Снят с производства. Аналог УМ-2436-862 и УМ-2436-1006

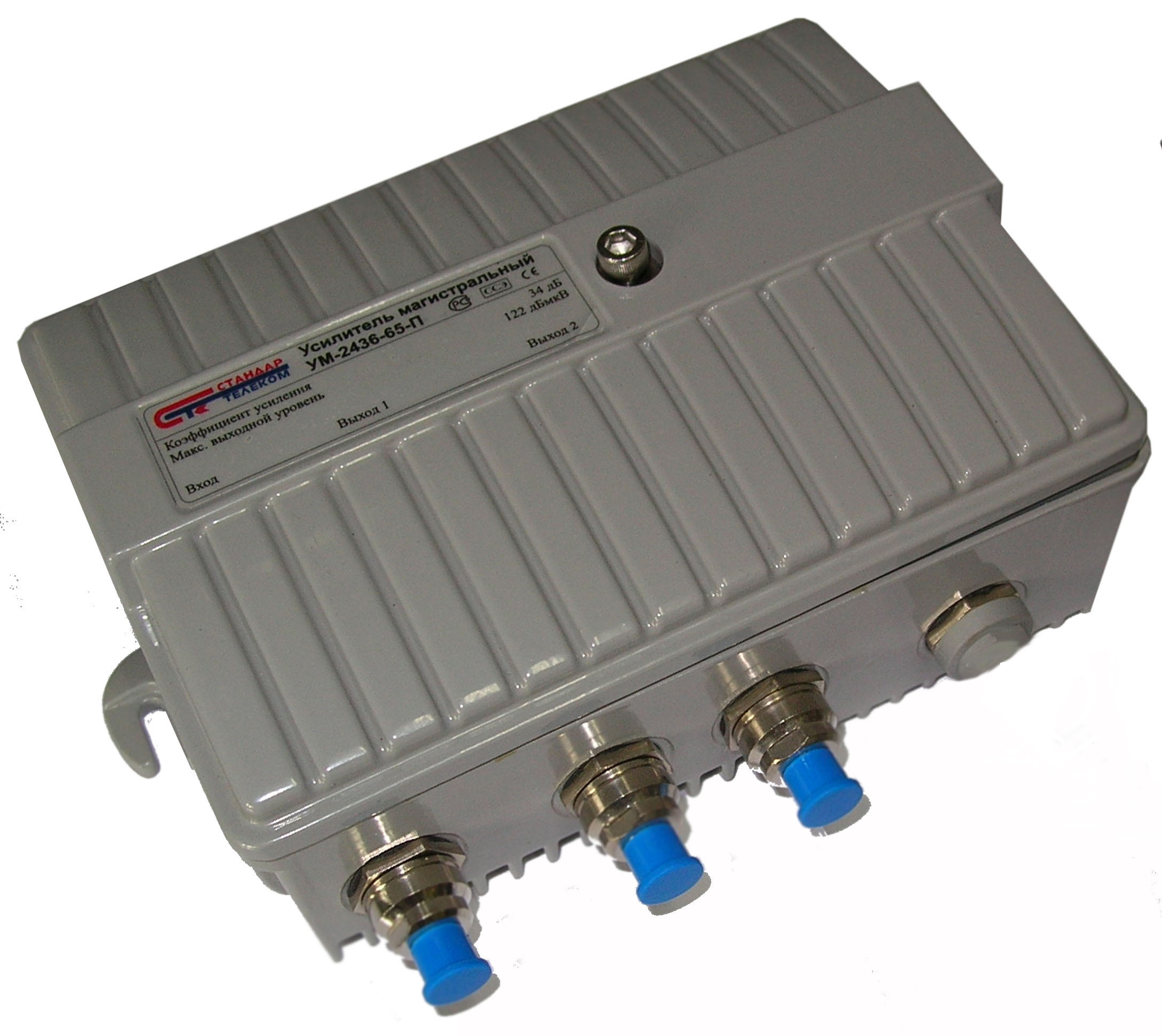

Компактный RF-усилитель  магистральный УМ-2436  выполнен в литом влагозащищенном корпусе (IP54) и предназначен для работы в диапазоне частот 5-862 МГц.

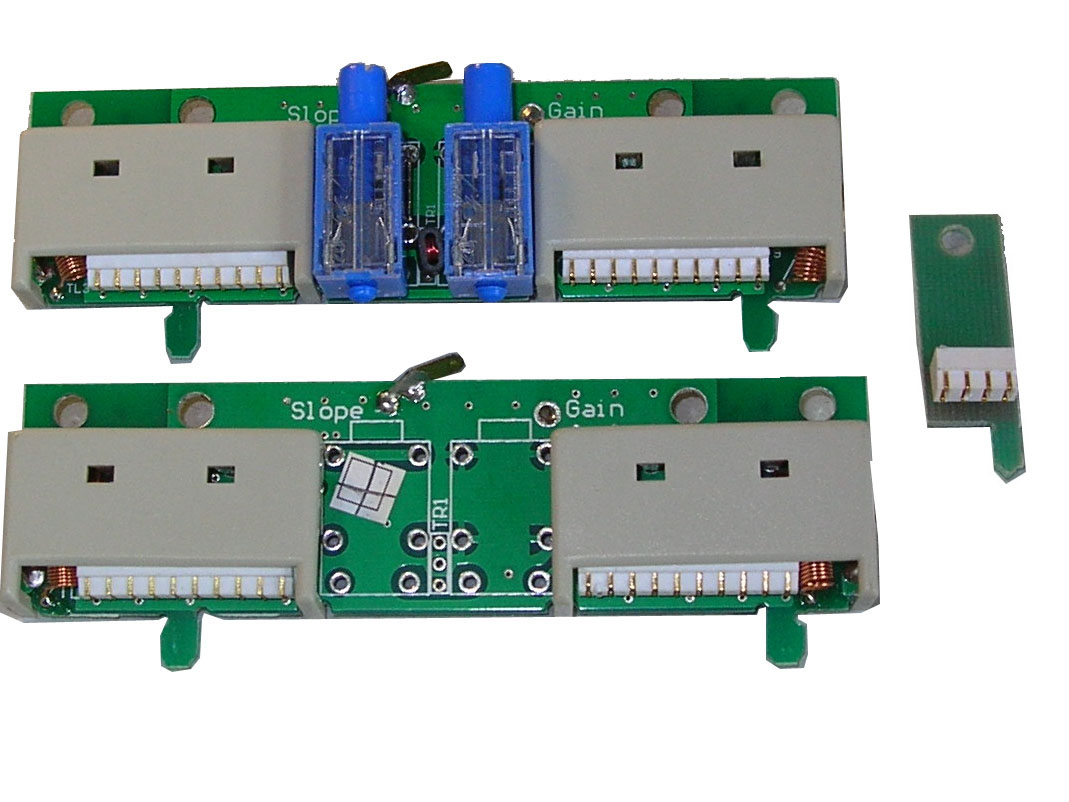

Варианты исполнения: без обратного канала; с активным и пассивным обратным каналом, определяются  установкой в посадочные гнезда соответствующей модульной вставки диплексера.

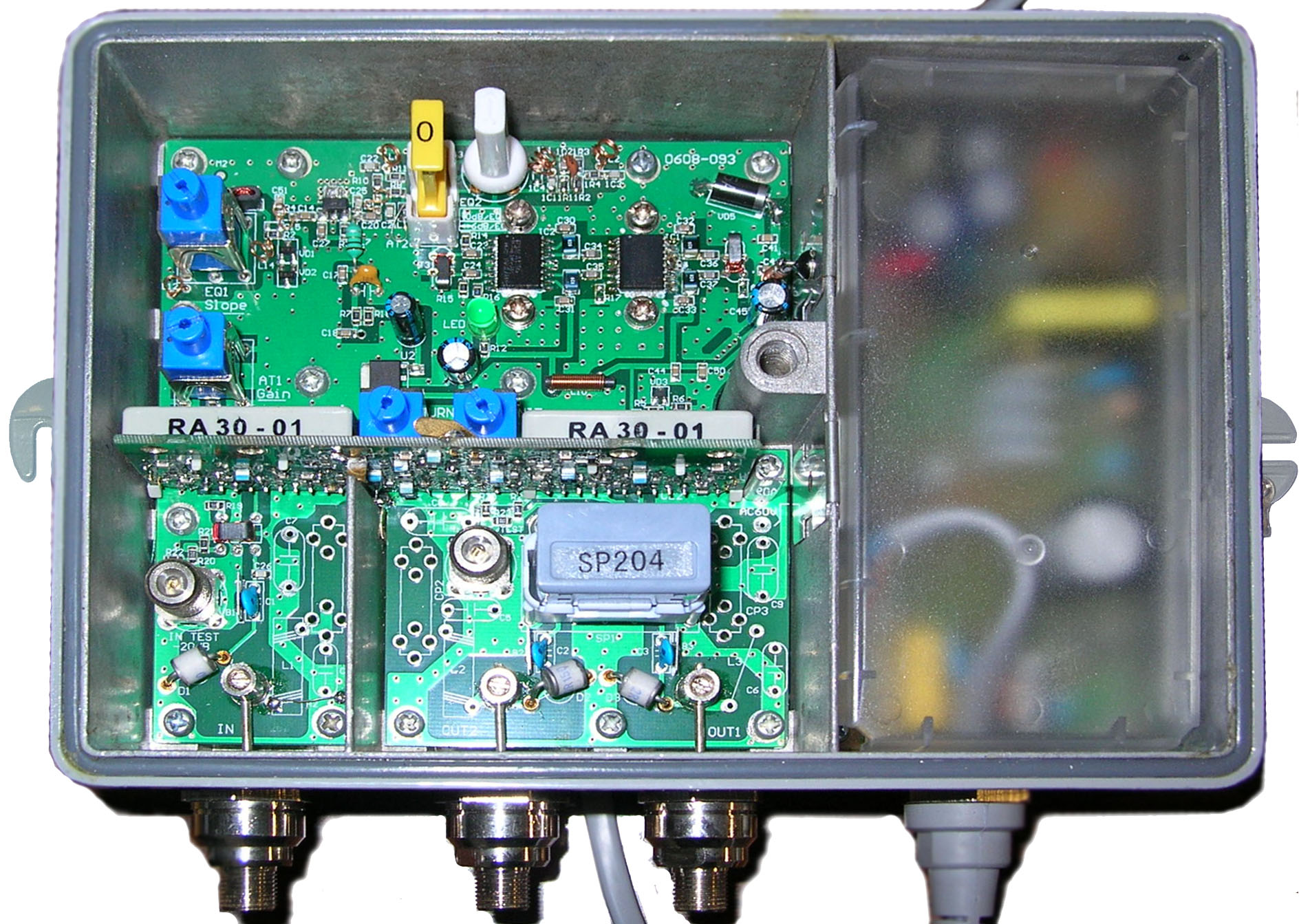

Необходимый режим устанавливается плавными и
межкаскадными переменными  аттенюаторами
и эквалайзерами. Блок
питания обеспечивает минимальный уровень пульсаций в широком диапазоне сетевого
напряжения.

Прямой канал: 5/47/87-862 (под заказ 1000 МГц).
Усиление ≥36 дБ.
Выходной уровень Uвых. ≥112 дБмкВ (СТВ/CSO=60 дБ). АТТ=0…20 дБ и EQ=0…18 дБ.
Коэф. шума ≤ 6,0 дБ (4,0 дБ тип.).
Межкаскадные: АТТ=0…10 дБ (вставка), EQ=0/-6 дБ.
Два ВЧ-выхода.

Обратный канал активный/пассивный: 5-30/87МГц.
Коэф. передачи +20/-1,5 дБ.

Для активного канала: выходной уровень Uвых.=112 дБмкВ,
АТТ=0…20 дБ и EQ=0…18 дБ.
Местное/дистанционное питание: ̴180…265 В/ ̴24…65 В, мощность ≤ 12 макс./ ≤ 9 макс.
Малогабаритный литой корпус IP54.
