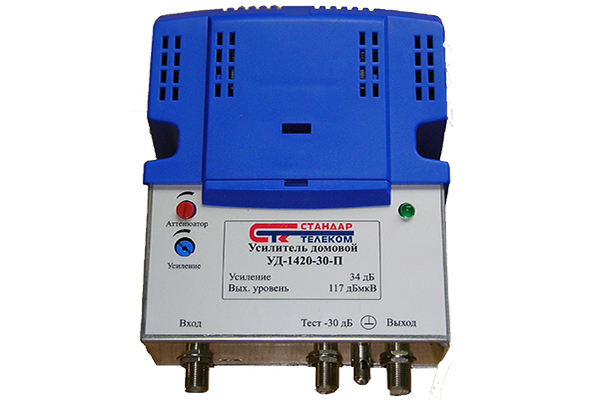

Усилитель УД-1420


Компактный RF-усилитель  УД-1420 выполнен в стандартном жестяно-пластмассовом  корпусе и предназначен для работы в диапазоне частот 5-862 МГц.

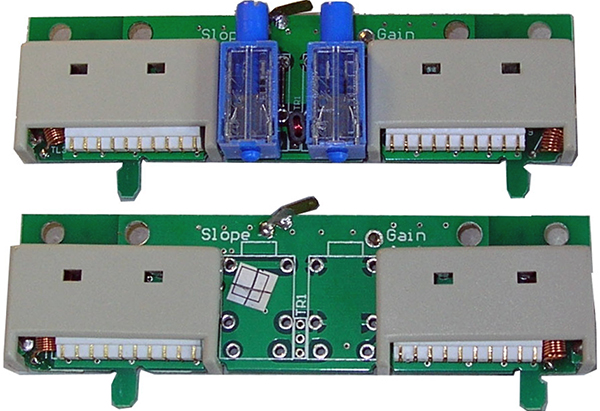

Варианты исполнения: без обратного канала; с активным и пассивным обратным каналом, определяются  установкой в посадочные гнезда соответствующей модульной вставки диплексера.

Необходимый режим устанавливается плавными переменными  аттенюатором и эквалайзером. Линейный блок питания обеспечивает минимальный уровень пульсаций в широком диапазоне сетевого напряжения.

Прямой канал: 5/47/87-862 МГц.
Усиление 34±1,0 дБ
Выходной уровень Uвых.=101 дБмкВ (СТВ/CSO=60 дБ).
АТТ=0…20 дБ и EQ=0…18 дБ.
Коэф. шума ≤ 6,0 дБ (4,0 дБ тип.).

Обратный канал активный/пассивный: 5-30/87МГц.
Коэф. передачи +20/-1,5 дБ.

Для активного канала: выходной уровень Uвых.=112 дБмкВ,
АТТ=0…20 дБ и EQ=0…18 дБ.
Местное/дистанционное питание: ̴198…250 В/ ̴24…65 В, мощность ≤ 7 макс./ ≤ 5 макс.
Малогабаритный жестяной корпус IP24.
