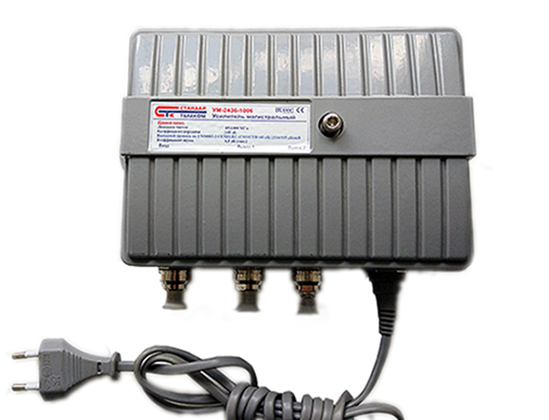

Усилители УМ-2436-862 и УМ-2436-1006
ВЧ-усилители магистральные УМ-2436-862 и УМ-2436-1006 предназначены для усиления ВЧ-сигналов в диапазоне частот 5-862 МГц и 5-1006 соответственно. От широко применяемых в коаксиальных сетях усилителей , УМ-2436 отличаются повышенной мощностью, надежностью и ремонтоспособностью.

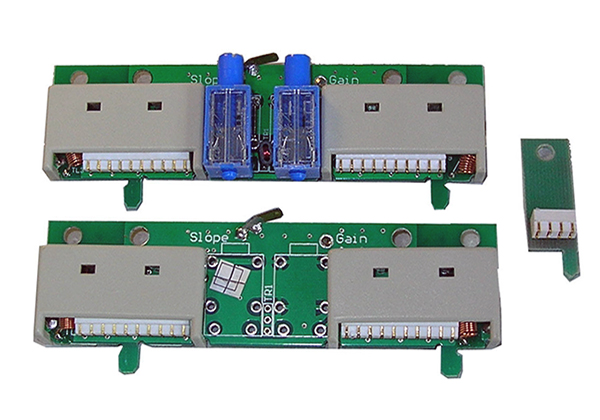

Варианты исполнения: без обратного канала; с активным и пассивным обратным каналом, определяются установкой в посадочные гнезда соответствующей модульной вставки диплексера.
Необходимый режим устанавливается плавными переменными аттенюаторами и эквалайзерами. Местный или дистанционный блок питания обеспечивает минимальный уровень пульсаций в широком диапазоне сетевого напряжения.

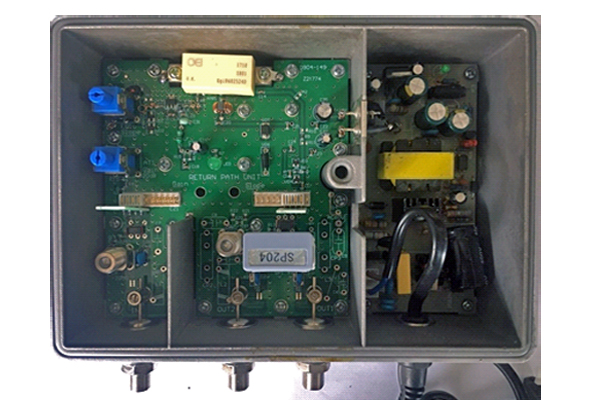

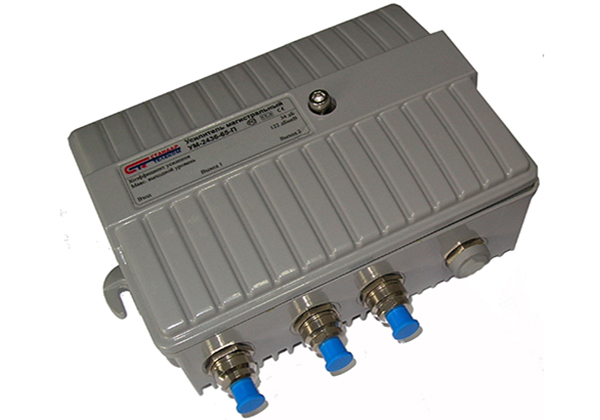

Усилители выполнены в литом влагозащищенном корпусе (IP54).
Варианты исполнения: без обратного канала; с активным и пассивным обратным каналом, определяются установкой в посадочные гнезда соответствующей модульной вставки диплексера.
Необходимый режим устанавливается плавными переменными аттенюаторами и эквалайзерами. Местный или дистанционный блок питания обеспечивает минимальный уровень пульсаций в широком диапазоне сетевого напряжения.
Усилители выполнены в литом влагозащищенном корпусе (IP54).
Прямой канал: 5/47/87-862 (под заказ 1000 МГц).
Усиление ≥34±1,0 дБ (с выходным делителем на два). Выходной уровень Uвых. ≥114/115 дБмкВ (СТВ/CSO=60 дБ). АТТ=0…20 дБ и EQ=0…18 дБ.
Коэф. шума ≤ 6,0 дБ (4,0 дБ тип.). Два ВЧ-выхода.
Обратный канал активный/пассивный: 5-30/65 МГц.
Коэф. передачи +20/-1,5 дБ.
Для активного канала: выходной уровень Uвых.=112 дБмкВ, АТТ=0…20 дБ и EQ=0…15 дБ.
Местное/дистанционное питание: ̴180…265 В/ ̴24…65 В, мощность ≤ 12 макс./ ≤ 10 макс. Малогабаритный литой корпус IP54.
Усиление ≥34±1,0 дБ (с выходным делителем на два). Выходной уровень Uвых. ≥114/115 дБмкВ (СТВ/CSO=60 дБ). АТТ=0…20 дБ и EQ=0…18 дБ.
Коэф. шума ≤ 6,0 дБ (4,0 дБ тип.). Два ВЧ-выхода.
Обратный канал активный/пассивный: 5-30/65 МГц.
Коэф. передачи +20/-1,5 дБ.
Для активного канала: выходной уровень Uвых.=112 дБмкВ, АТТ=0…20 дБ и EQ=0…15 дБ.
Местное/дистанционное питание: ̴180…265 В/ ̴24…65 В, мощность ≤ 12 макс./ ≤ 10 макс. Малогабаритный литой корпус IP54.
