Усилители УМН-865R, УМН-865RF

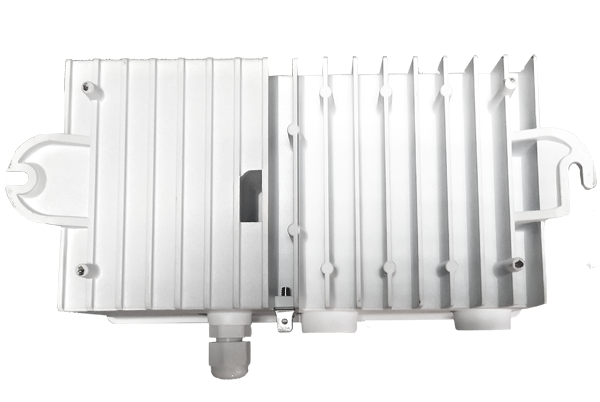

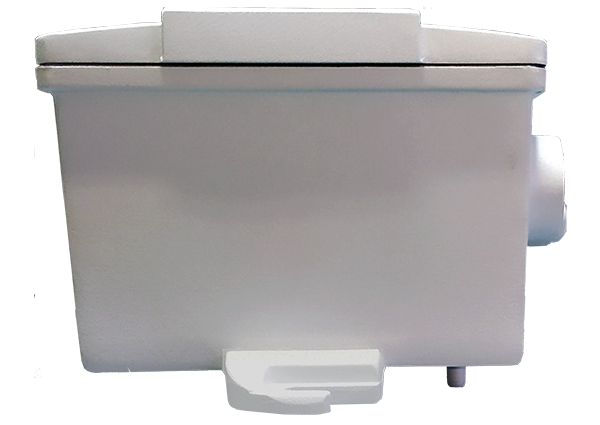

RF-усилители магистральные УМН-865, УМН-865RF выполнены в литом влагозащищенном корпусе IP54, предназначены для работы в диапазоне частот 5-862 МГц и отличаются исполнением блока питания:

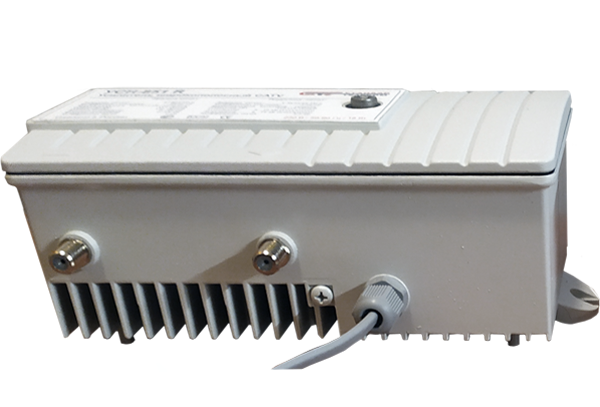

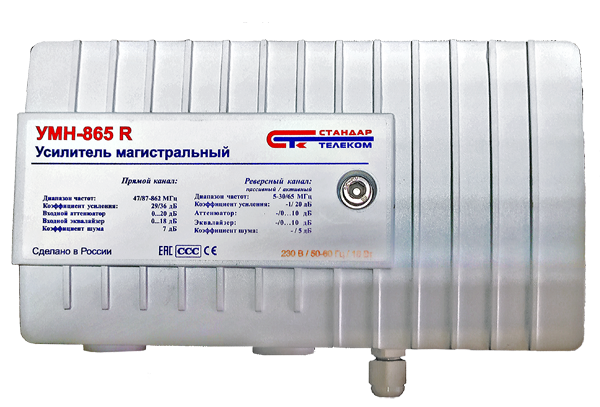

- УСН-865R, c местным питанием от сети переменного тока ̴220 В;

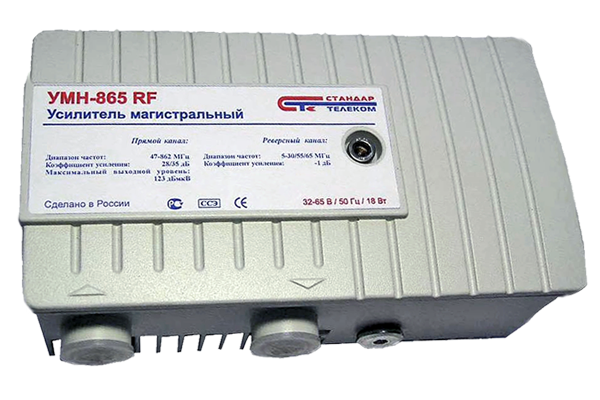

- УСН-865RF, c дистанционным питанием переменным током ̴(32…65 В) и с возможностью транзита тока по входу и/или выходу.
Варианты исполнения:
- без обратного канала;

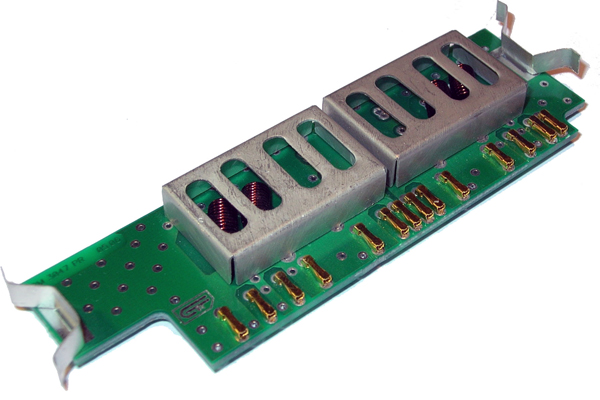

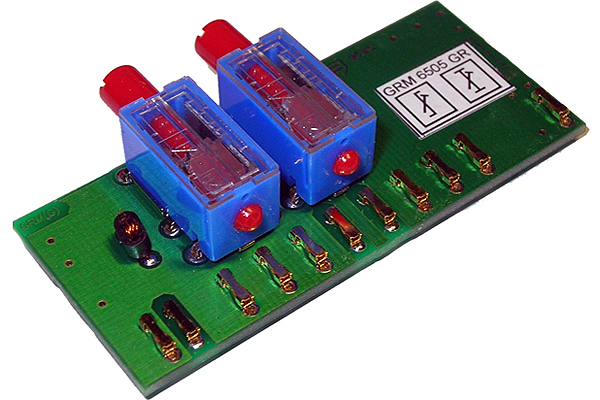

- с активным или пассивным обратным каналом, который определяются установкой в посадочные гнезда соответствующей модульной вставки усилителя обратного канала и диплексера.

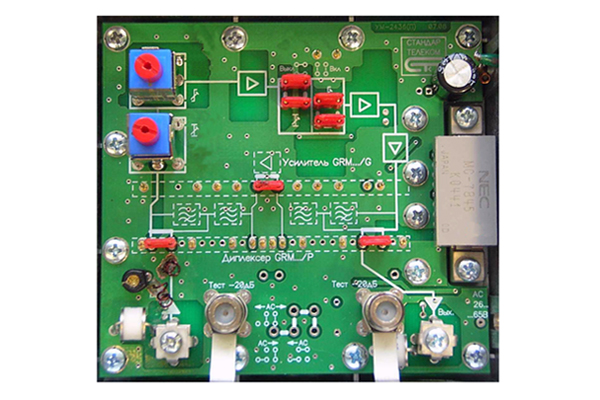

Необходимый режим устанавливается плавными и межкаскадными переменными аттенюаторами и эквалайзерами.
Грозоразрадники по всем выводам обеспечивают защиту от
импульсных и статистических разрядов.
- УСН-865R, c местным питанием от сети переменного тока ̴220 В;
- УСН-865RF, c дистанционным питанием переменным током ̴(32…65 В) и с возможностью транзита тока по входу и/или выходу.
Варианты исполнения:
- без обратного канала;
- с активным или пассивным обратным каналом, который определяются установкой в посадочные гнезда соответствующей модульной вставки усилителя обратного канала и диплексера.
Необходимый режим устанавливается плавными и межкаскадными переменными аттенюаторами и эквалайзерами.
Грозоразрадники по всем выводам обеспечивают защиту от
импульсных и статистических разрядов.
Усилитель обеспечивает работу без обратного канала или с обратным каналом в следующих диапазонах рабочих частот:
Обратное направление (канал)
5 – 30 МГц
5 – 65 МГц
Прямое направление (канал)
47 – 862 МГц
85 – 862 МГц
Обратное направление (канал)
5 – 30 МГц
5 – 65 МГц
Прямое направление (канал)
47 – 862 МГц
85 – 862 МГц
