ОПЫТ В ОБЛАСТИ ПРОМЫШЛЕННЫХ СИСТЕМ ЧАСОФИКАЦИИ

Белтелеком – проект вещательного комплекса,
Челябинский трубопрокатный завод ЧТПЗ (выс. 239),
Омское метро (проект),

РТРС (офис Останкинской телебашни),
ТКТ (часофикация сети СКТВ
с 1 млн. абонентов, г. Санкт-Петербург).

ОСОБЕННОСТИ РЕШЕНИЯ

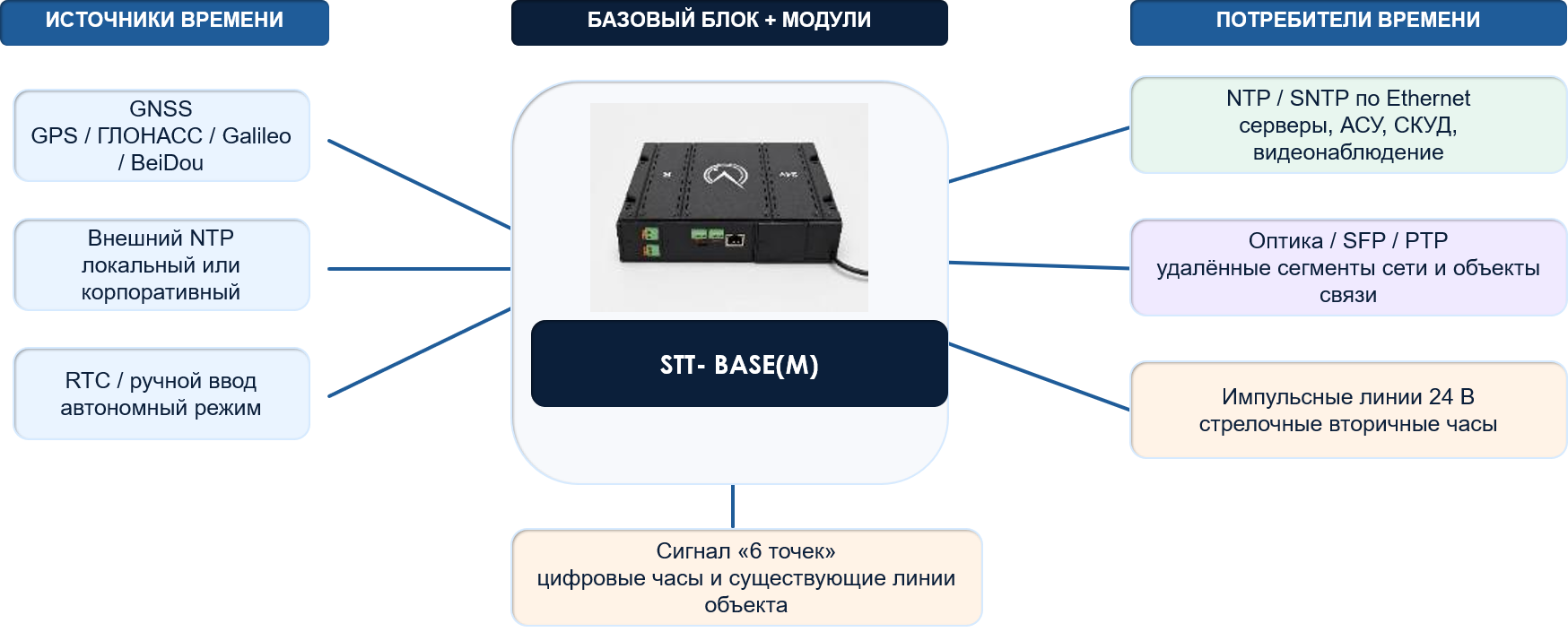

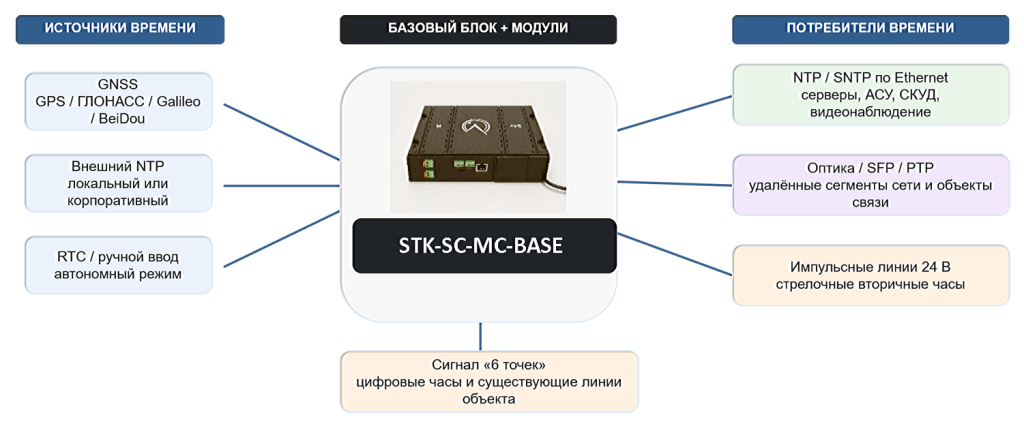

Единая система точного времени, в которой сервер,
модули и часы работают как одна линейка,
Система использует 2 подхода:
- Сетевое точное время NTP / SNTP / PTP / GNSS,
- Классическая часофикация импульсы 24 В / «6 точек».

Основные особенности:

один базовый блок вместо набора разрозненных устройств,
модули добавляются под конкретный проект,
совместимость с импульсными, сетевыми и цифровыми часами,
собственная разработка аппаратной части и встроенного ПО.

К содержанию раздела

ГЛАВНЫЕ ОТЛИЧИТЕЛЬНЫЕ СВОЙСТВА ПЛАТФОРМЫ

Модульность. Платите только за необходимый функционал.

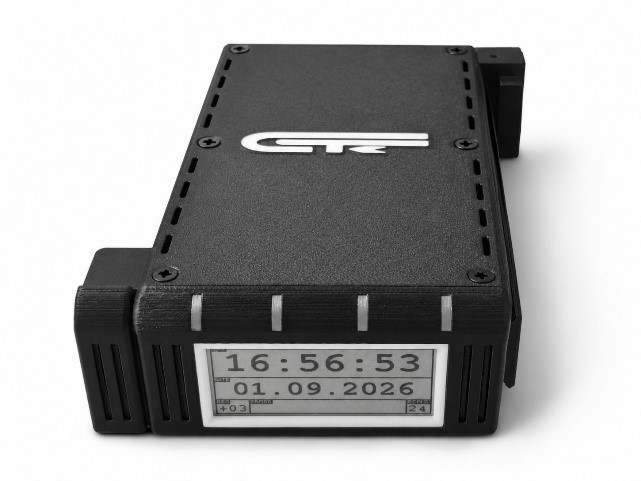

Компактность. Базовая система размещается в 1U.
Интеграция с другими продуктами «Стандар Телеком».
Преемственность. Сохраняется поддержка существующих импульсных часов.
Совмещение технологий. Один сервер может одновременно работать с NTP и традиционной часовой линией.

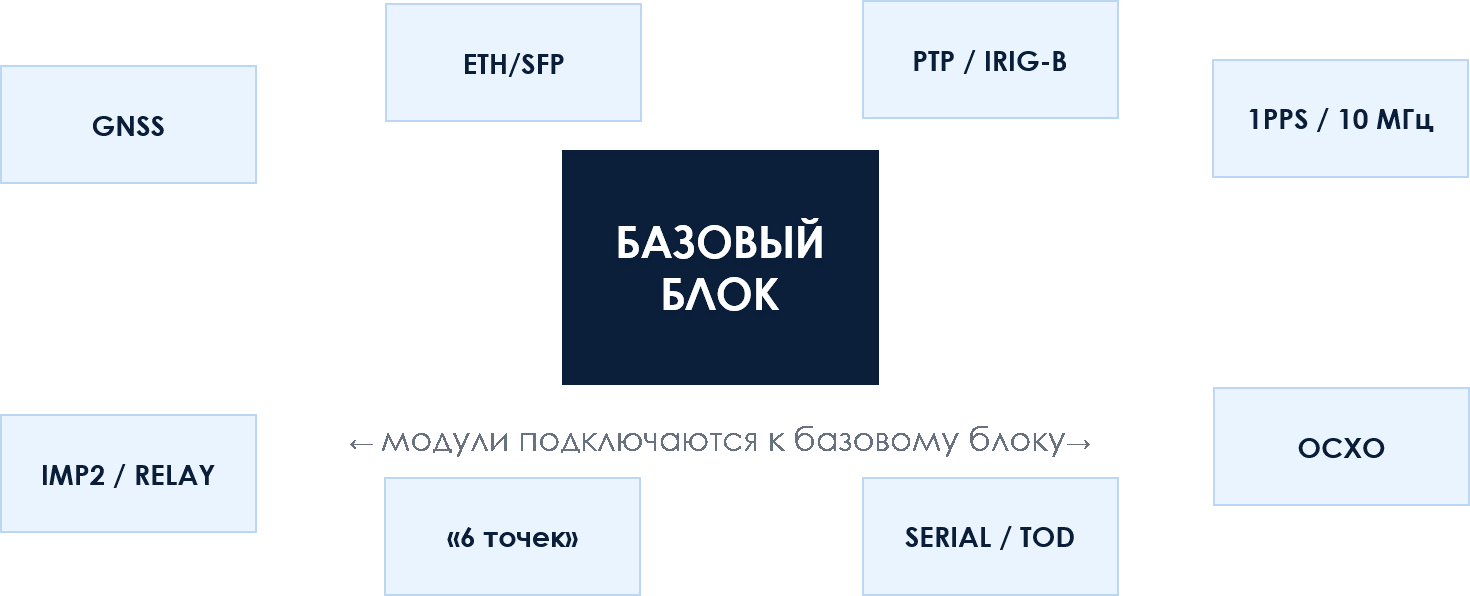

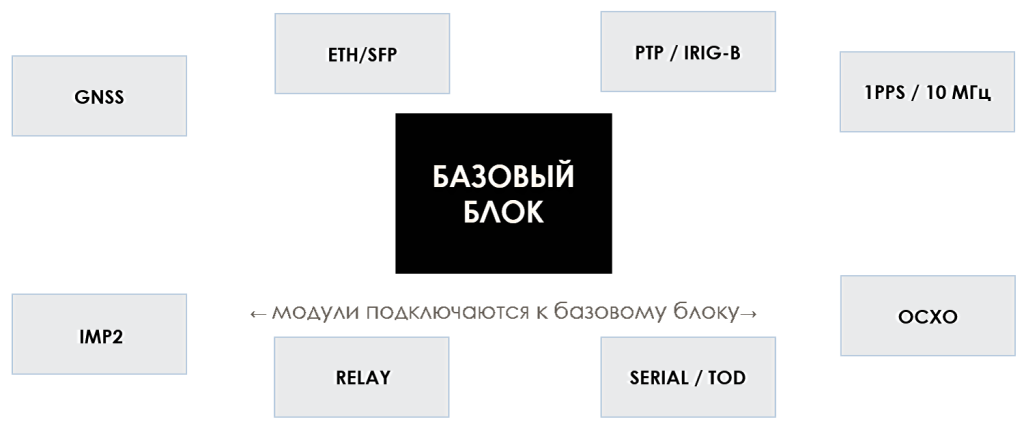

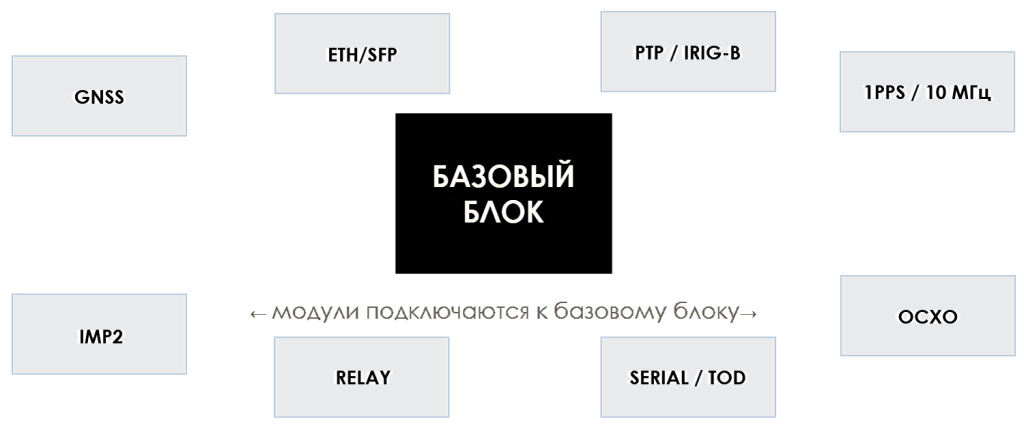

Масштабирование. Добавляются линии, Ethernet, оптика и специальные интерфейсы.
Диагностика. Предусматривается постоянный контроль источников времени.
Информационная безопасность. В защищённом режиме могут отключаться все беспроводные интерфейсы.

К содержанию раздела

ПРЕЕМСТВЕННОСТЬ РЕШЕНИЯ / РАЗВИТИЕ ПРОДУКТА

Предыдущая система уже объединяла сетевой сервер времени и первичные часы. Поэтому новое поколение решения следует рассматривать не как отказ от существующей технической концепции, а как её следующее поколение.

Функции предыдущего поколения СЧС-2-2-19 обеспечивала:

____

GPS/GLONASS;
NTP;
управление цифровыми часами;
управление стрелочными часами;
минутные импульсы;
секундные импульсы;
программируемые реле;

______

1PPS;
OCXO;
автономный ход времени;
Ethernet;
защиту часовых линий;
автоматический подгон часов.

Устройство имело два канала управления цифровыми часами, два канала стрелочных часов, два реле и один 1PPS.

Причины развития платформы

Фиксированный состав предыдущего поколения создаёт ограничения при построении крупных объектов. Например, если заказчику не требуется PPS, но требуется PTP или SFP, невозможно изменить состав без изменения устройства. Поэтому следующим этапом стало создание базового блока с системной шиной.
