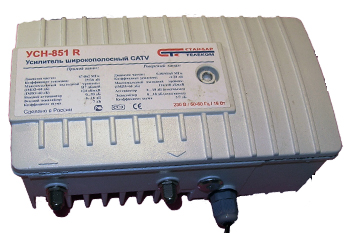

Усилители УСН-851R, УСН-851RF

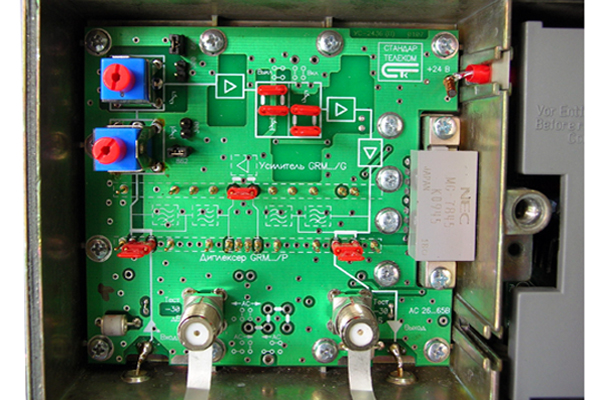

RF-усилители субмагистральные УСН-851R, УСН-851RF выполнены в литом влагозащищенном корпусе IP54 и предназначены для работы в диапазоне частот 5-862 МГц и отличаются исполнением блока питания:
- УСН-851R, c местным питанием от сети переменного тока ̴ 220 В;
- УСН-851RF, c дистанционным питанием переменным током ̴ (32…65 В) и с возможностью транзита тока по входу и/или выходу.
Варианты исполнения:
- без обратного канала;

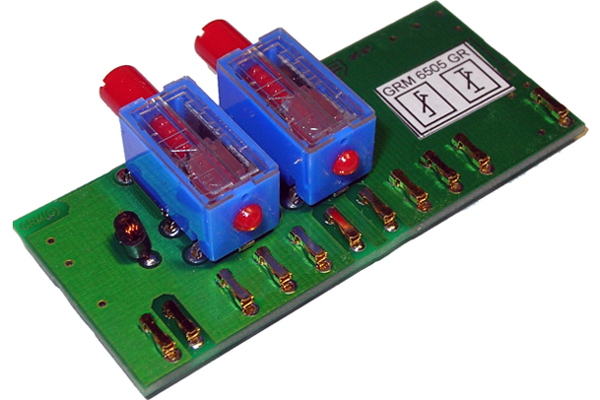

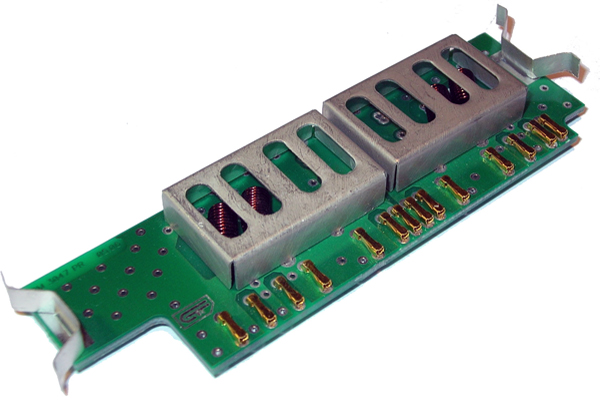

- с активным или пассивным обратным каналом, который определяются установкой в посадочные гнезда соответствующей модульной вставки усилителя обратного канала и диплексера.
Необходимый режим устанавливается плавными и межкаскадными переменными аттенюаторами и эквалайзерами.
Грозоразрадники по всем выводам обеспечивают защиту от импульсных и статических разрядов.
- УСН-851R, c местным питанием от сети переменного тока ̴ 220 В;
- УСН-851RF, c дистанционным питанием переменным током ̴ (32…65 В) и с возможностью транзита тока по входу и/или выходу.
Варианты исполнения:
- без обратного канала;
- с активным или пассивным обратным каналом, который определяются установкой в посадочные гнезда соответствующей модульной вставки усилителя обратного канала и диплексера.
Необходимый режим устанавливается плавными и межкаскадными переменными аттенюаторами и эквалайзерами.
Грозоразрадники по всем выводам обеспечивают защиту от импульсных и статических разрядов.
Прямое направление
Диапазон рабочих частот, МГц 5-30 5-65
Коэффициент усиления, не менее, дБ 20 20
Неравномерность АЧХ дБ 0,5 0,5
Коэффициент шума, не более, дБ 7
Диапазон рабочих частот, МГц 47 – 862
Коэффициент шума, не более дБ ≤7
Выходной уровень CSO / CTB (42 канала CENELEC), не
менее
дБмкВ ≥114
Коэффициент возвратных потерь на входе и выходе, не
менее
дБ 16-1,5 на октаву (40 МГц)
Диапазон рабочих частот, МГц 5-30 5-65
Коэффициент усиления, не менее, дБ 20 20
Неравномерность АЧХ дБ 0,5 0,5
Коэффициент шума, не более, дБ 7
Диапазон рабочих частот, МГц 47 – 862
Коэффициент шума, не более дБ ≤7
Выходной уровень CSO / CTB (42 канала CENELEC), не
менее
дБмкВ ≥114
Коэффициент возвратных потерь на входе и выходе, не
менее
дБ 16-1,5 на октаву (40 МГц)
