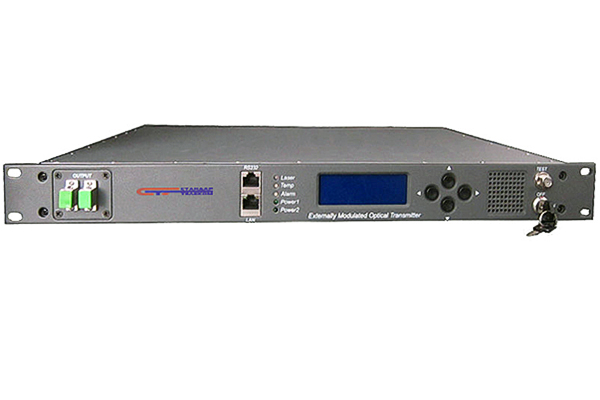

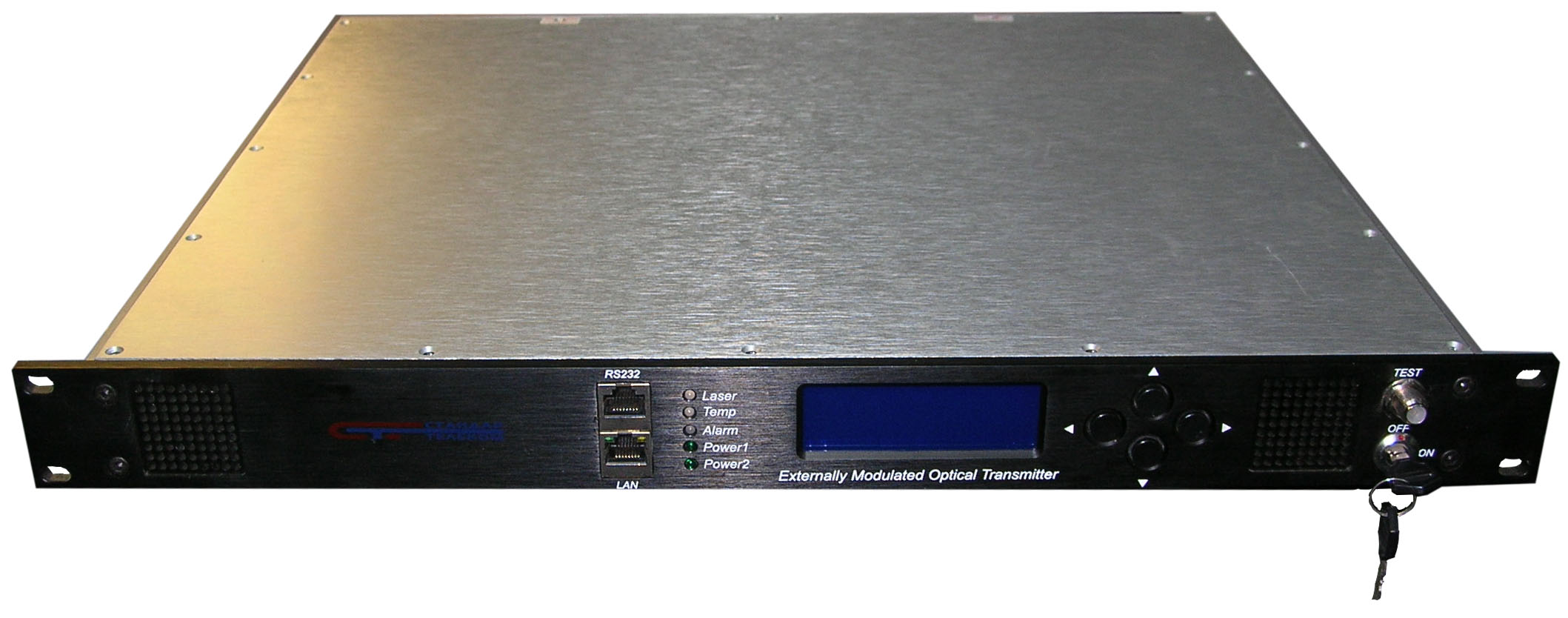

Передатчик ОПН-800-1550-02хх-88
Профессиональные оптические передатчики серии ОПН-800-1550-02хх-88 предназначены для основного применения в и перспективных DWDM системах передачи цифровых и аналоговых сигналов кабельного телевидения – NGB (Next Generation Broadcasting - Следующее Поколение Радиовещания).
Данная серия оптимально подходит для построения крупных оптических сетей FTTH, FTTx, PON, RFoG, Triple-play и обеспечения услуг передачи данных и видео по запросу IP/ QAM, VOD.
Применение современного внешнего LiNbO3 модулятора, малошумящего DFB-лазера шириной 0,3 МГц, с точностью установки ±0.02, автоматического поддержа-ния установленного, в режиме AGC, уровня OMI, переменной SBS и т.д. позволит оптимизировать параметры передатчика под реальные условия инсталляции и переда-вать сигналы, с применением оптических усилителей EDFA, на следующие расстояния:
- аналоговые и цифровые, с компенсацией оптической дисперсии (использование системы SBS) ≥200 км;
- только цифровые сигналы, без компенсации оптической дисперсии ≥400 км;
- только цифровые сигналы, с компенсацией оптической дисперсии ≥700 км.
Параметры передатчиков соответствует самым высоким стандартам для оборудования данного класса: С-диапазон >35 нм , 47-1006 МГц, CNR ≥54дБ, CTB≤-65дБ, CSO≤-65дБ.
Для удобства операторов, в передатчике предусмотрено три способа перестройки оптической длины волны:
- установкой из независимой памяти 89 каналов по стандарту ITU;
- изменением длины волны - произвольно или с шагом 0,4 нм;
- изменением частоты.
Два равноценных оптических выхода; оптические коннекторы SC/APC, FC/APC, LC/APC; сетевой интерфейс с поддержкой SNMP и русифицированном WEB-интерфейсом.
Унифицированный корпус 19”, 1RU. Два съемных блока питания ~ 220 В и -48 В, в любой комбинации, с возможностью горячего резервирования.
Данная серия оптимально подходит для построения крупных оптических сетей FTTH, FTTx, PON, RFoG, Triple-play и обеспечения услуг передачи данных и видео по запросу IP/ QAM, VOD.
Применение современного внешнего LiNbO3 модулятора, малошумящего DFB-лазера шириной 0,3 МГц, с точностью установки ±0.02, автоматического поддержа-ния установленного, в режиме AGC, уровня OMI, переменной SBS и т.д. позволит оптимизировать параметры передатчика под реальные условия инсталляции и переда-вать сигналы, с применением оптических усилителей EDFA, на следующие расстояния:
- аналоговые и цифровые, с компенсацией оптической дисперсии (использование системы SBS) ≥200 км;
- только цифровые сигналы, без компенсации оптической дисперсии ≥400 км;
- только цифровые сигналы, с компенсацией оптической дисперсии ≥700 км.
Параметры передатчиков соответствует самым высоким стандартам для оборудования данного класса: С-диапазон >35 нм , 47-1006 МГц, CNR ≥54дБ, CTB≤-65дБ, CSO≤-65дБ.
Для удобства операторов, в передатчике предусмотрено три способа перестройки оптической длины волны:
- установкой из независимой памяти 89 каналов по стандарту ITU;
- изменением длины волны - произвольно или с шагом 0,4 нм;
- изменением частоты.
Два равноценных оптических выхода; оптические коннекторы SC/APC, FC/APC, LC/APC; сетевой интерфейс с поддержкой SNMP и русифицированном WEB-интерфейсом.
Унифицированный корпус 19”, 1RU. Два съемных блока питания ~ 220 В и -48 В, в любой комбинации, с возможностью горячего резервирования.
Внешняя модуляция. Перестраиваемая С- диапазон λ=1528,77 - 1563,86 нм, (для DWDM, по ITU). Рвых. = 2х4,5…8,5 дБм, SBS=13-19 дБм.
RF-диапазон: 47-862/1006 МГц, Uвх.: 75…85 дБмкВ (80 ТВ каналов). CSO ≤ -65 дБ, CTB ≤ -65 дБ, CNR ≥ 54 дБ.
Режимы работа; AGC/MGC. Регулировки OMI в режиме AGC= 13…20%.
Эквалайзер: +3,0…-7,0 дБ.
Встроенные измерители: входного RF-сигнала, уровня OMI в %, выходной мощности в дБм.
Протокол SNMP v1/v2, русифицированный WEB-интерфейс.
Унифицированный корпус 19”, 1RU.

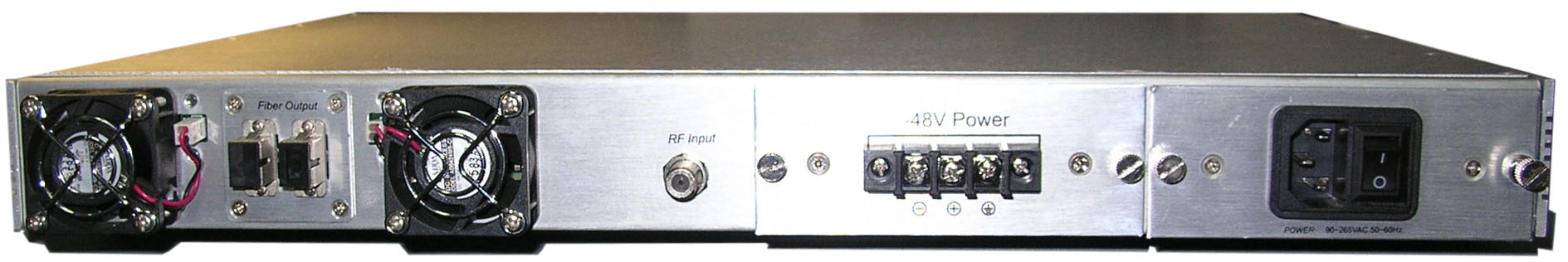

Два съемных блока питания: ~ 220 В (~90 ... ~265 VAC), , -48 В (-30 ... -72 VDC), в любой комбинации с возможностью горячего резервирования.
RF-диапазон: 47-862/1006 МГц, Uвх.: 75…85 дБмкВ (80 ТВ каналов). CSO ≤ -65 дБ, CTB ≤ -65 дБ, CNR ≥ 54 дБ.
Режимы работа; AGC/MGC. Регулировки OMI в режиме AGC= 13…20%.
Эквалайзер: +3,0…-7,0 дБ.
Встроенные измерители: входного RF-сигнала, уровня OMI в %, выходной мощности в дБм.
Протокол SNMP v1/v2, русифицированный WEB-интерфейс.
Унифицированный корпус 19”, 1RU.
Два съемных блока питания: ~ 220 В (~90 ... ~265 VAC), , -48 В (-30 ... -72 VDC), в любой комбинации с возможностью горячего резервирования.
