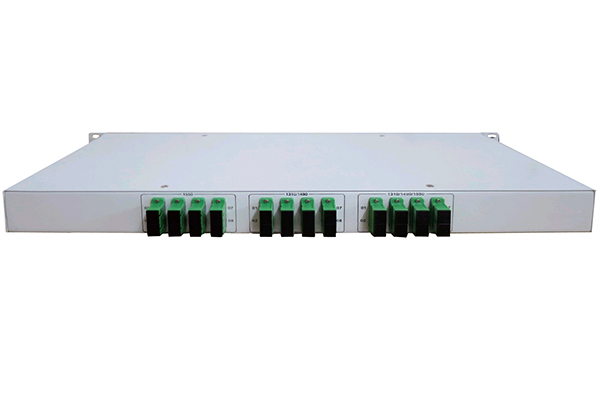

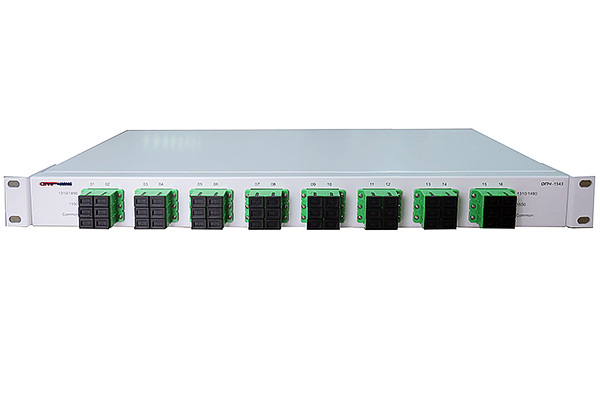

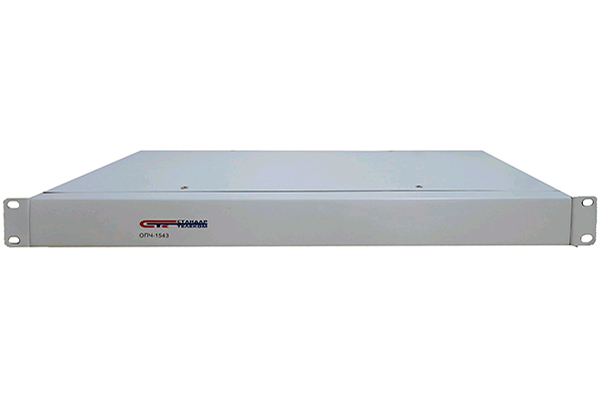

Оптический мультиплексор ОПЧ-1543


Оптический мультиплексор многомодульный серии ОПЧ -1543 предназначен для применения в оптических сетях FTTx PON (EPON, GPON), для частотного сложения оптических сигналов 1550нм (CATV) и 1310/1490нм (Data).

Мультиплексор разработан на основе тонкопленочных технологий фильтрации оптических сигналов, имеет широкую и равномерную полосу пропускания, низкие вносимые канальные потери,
высокую изоляцию между каналами, высокую стабильность и надежность.

4, 8, 16, 18 параллельных оптических модулей (мультиплексеров).

Потери в канале не более 0,4 дБ

Корпус 19”, 1RU или 2RU.

В каждом модуле:

- канал 1550 (CATV) предназначены для передачи сигналов CATV, на длине волны 1550 нм.
- каналы 1310/1490 (Data) предназначен для передачи потока информационных сигналов OLT к ONT (прямого - нисходящего потока), на длине волны 1490нм и потока данных от разных абонентских узлов (обратный - восходящий поток), на длине волны 1310 нм.
- канал 1310/1490/1550 является широкополосным и общими для длин волн 1310/1490/1550 нм.

Для частотного сложения/ разделения оптических сигналов 1550нм (CATV) и 1310/1490нм (Data) в сетях FTTx PON (EPON, GPON).
