УМ-2436-КТ
Линейный магистральный RF-усилитель УМ-2436-КТ предназначен для усиления аналоговых, цифровых телевизионных и информационных сигналов прямого и обратного направлений в стандартных частотных диапазонах CATV, а также расширенном диапазоне до 1006 МГц.

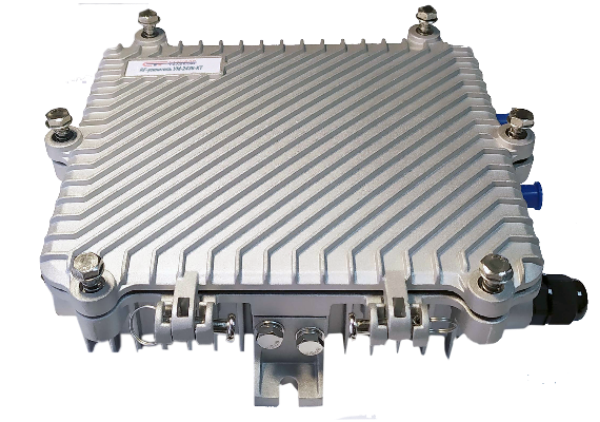

Усилитель выполнен в литом герметичном корпусе класса IP65 для работе в тяжелых условиях эксплуатации - на открытом воздухе, при воздействии капель жидкости любой направленности, а также запыленных колодцах, чердаках, подвалах и т.д,
Применение современных р/элементов обеспечивают высокий выходной уровень, при низким уровне нелинейных искажений с высоким отношением сигнал/шум.
Усилитель выполнен в литом герметичном корпусе класса IP65 для работе в тяжелых условиях эксплуатации - на открытом воздухе, при воздействии капель жидкости любой направленности, а также запыленных колодцах, чердаках, подвалах и т.д,
Применение современных р/элементов обеспечивают высокий выходной уровень, при низким уровне нелинейных искажений с высоким отношением сигнал/шум.

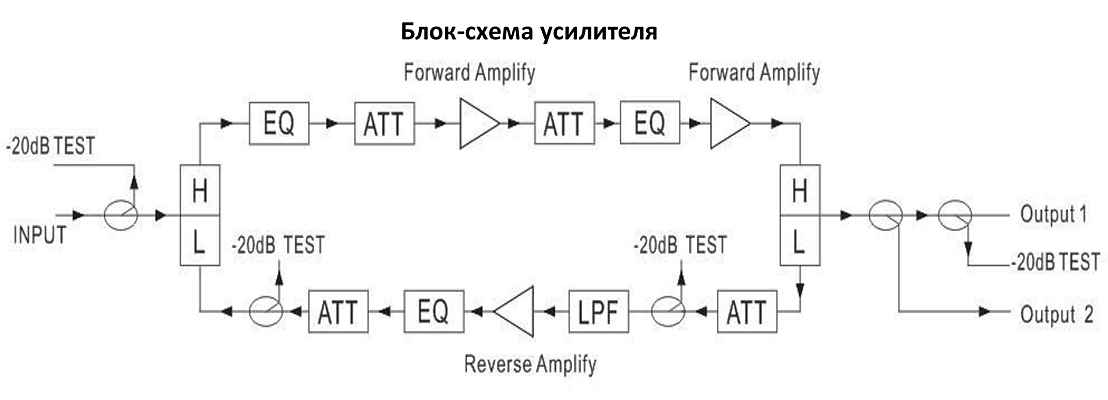

Прямой канал:

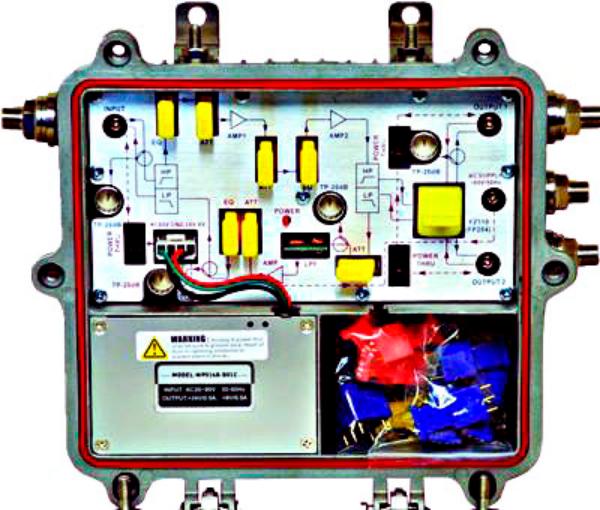

f= 5-862/1006 МГц, Кус ≥38 дБ, Uвых.=108 дБмкВ (при CSO=66дБ, СТВ=64 дБ). Модульные вставки входного и межкаскадного АТТ=0…15 дБ и EQ=0…15дБ с шагом 1 дБ.
Два выхода конфигурируемых с помощью модульной вставки.
Обратный канал активный: 5-30/65МГц. Коэф. передачи 24 дБ.
Для активного канала: выходной уровень Uвых.=110 дБмкВ.
Модульные вставки входного и межкаскадного АТТ=0…15 дБ и
EQ=0…15дБ с шагом 1 дБ.
Грозоразрадники по всем выводам обеспечивают защиту от импульсных и статистических разрядов.

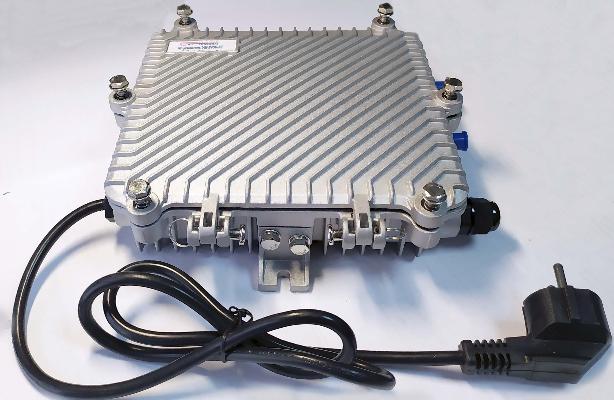

Питание~(150~250)В или ~(35~90)В, потребляемая мощность ≤ 20 макс.
Литой корпус IP65: 220 (L) х 205 (W) х 65 (H)мм.
f= 5-862/1006 МГц, Кус ≥38 дБ, Uвых.=108 дБмкВ (при CSO=66дБ, СТВ=64 дБ). Модульные вставки входного и межкаскадного АТТ=0…15 дБ и EQ=0…15дБ с шагом 1 дБ.
Два выхода конфигурируемых с помощью модульной вставки.
Обратный канал активный: 5-30/65МГц. Коэф. передачи 24 дБ.
Для активного канала: выходной уровень Uвых.=110 дБмкВ.
Модульные вставки входного и межкаскадного АТТ=0…15 дБ и
EQ=0…15дБ с шагом 1 дБ.
Грозоразрадники по всем выводам обеспечивают защиту от импульсных и статистических разрядов.
Питание~(150~250)В или ~(35~90)В, потребляемая мощность ≤ 20 макс.
Литой корпус IP65: 220 (L) х 205 (W) х 65 (H)мм.
