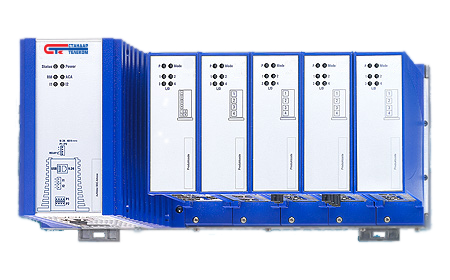

Коммутатор КМ1-1604-31
снят с производства
Модульные Industrial Ethernet коммутаторы серии КМ предназначены для применения в системах автоматизации (АСУТП) и объектах нефтегазовой отрасли.
Коммутаторы серии КМ1 имеют широкий температурный диапазон работы от -40°C до +70°C, с дополнительным комфортным покрытием печатной платы.
Расширение коммутатора производится модулями КМ1М. Каждый модуль КМ1М может иметь 4 Ethertnet-порта.
В зависимости от модели, коммутатор может иметь разное число Ethernet портов расширяемое модулями КМ1М 10/100: 8/16/24 и дополнительно 4 Гигабитных порта для аплинк-соединений.
| ОПИСАНИЕ | ХАРАКТЕРИСТИКИ |
|---|---|
| Тип портов и количество |
4x1000TX 16x10/100TX |
| Витая пара | 0 до 100м |
| Оптоволокно | Многомод: до 550м (50/125 µm, 62,5/125 µm), Одномод: до 20 км (9/125 µm) |
| Рабочее напряжение | 24 VDC |
|
Питание Интерфейс V24 Интерфейс USB |
2-клеммный блок, 4-контактный 1 х RJ-45 1 x USB адаптер ACA22-(USB) |
| Рабочая температура | -40°C …. +70°C |
| Потребляемая мощность | 7,5 - 18W |
| Размеры (ШхВхГ) | 391 x 147,2 x 141,75 мм |
| Управление коммутатором | Web-интерфейс; Telnet ; SSHv2; HTTP; HTTPS; TFTP; SCP; SFTP клиент ; SNMP v1/v2/v3; Traps; LLDP-MED; DHCP 82; Автоконфигурационный адаптер |
| Управление доступом к коммутатору | Ограничение доступа по IP ; Ограничение доступа к Web-интерфейс; CLI, SNMPv1/v2 Community |
| Диагностика | Светодиоды (Питание, статус, состояние портов и тд.); Сигнальный контакт; Самодиагностика; Обнаружение конфликта IP-адресов; Состояние конфигурации; Состояние устройства ; Состояние безопасности; Состояние конфигурации; Аварийные сигналы (Trap); Syslog; LLDP |
| Функции безопасности сети | ACL; Port Security; Аутентификация порта 802.1Х; RADIUS; DoS |
| Синхронизация времени | SNTP сервер и клиент PTPv2 (TC two-step) |
| Управление потоком | Управление потоком (IEEE 802.3X); Защита от шторма |
| Резервирование | MRP; RSTP; Link aggregation ; Link Backup |
| Прочие функции | Доступ к управлению ограничивается с помощью VLAN; QoS (8 classes); TOS/DSCP prioritization, port priority (IEEE 802.1D/p) ; VLAN (IEEE 802.1Q); Voice VLAN; IGMP snooping/querier per VLAN (v1/v2/v3); Unkown multicast filtering ; Independent VLAN learning; Static unicast/multicast address entries; Fast aging; MVRP (Multiple VLAN Registration Protocol); MMRP (Multiple MAC Registration Protocol); MRP (Multiple Registration Protocol); Protocol based VLAN; MAC based VLAN; IP subnet based VLAN; IP Ingress DiffServ classification and policing |
| Комплект поставки | Коммутатор; Клеммная колодка; Инструкция по эксплуатации |
